Bei der Extrusionsherstellung handelt es sich um ein Herstellungsverfahren, bei dem das Rohmaterial erhitzt und in eine Schmelze umgewandelt wird, die von Treibern herausgedrückt wird und das herausgedrückte Rohmaterial von einem Extruder gezogen und gekühlt wird.

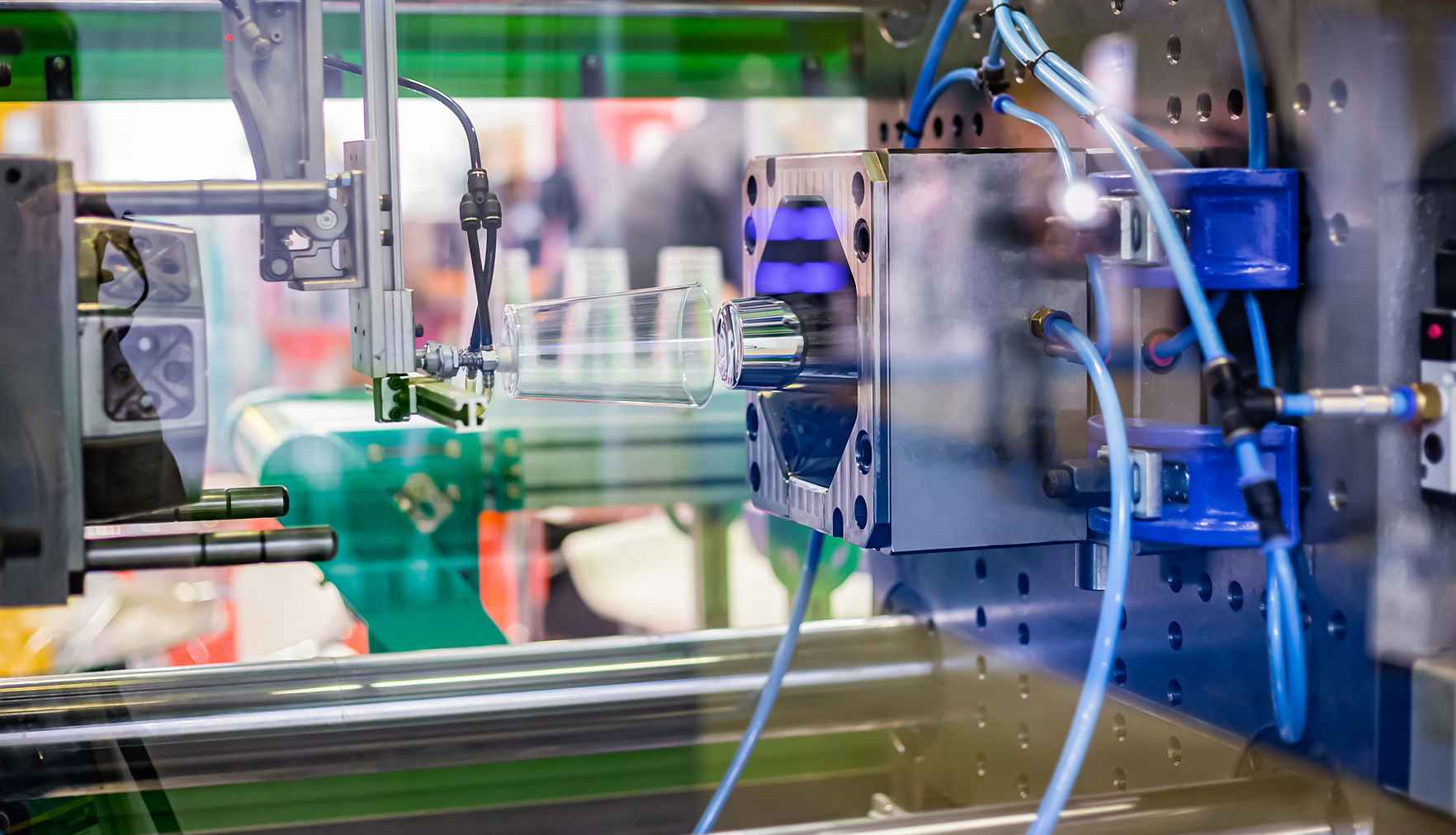

Spritzguss ist ein Verfahren, bei dem Rohstoffe mithilfe eines Einspritzsystems in eine Form gespritzt werden. Die am häufigsten verwendeten Materialien im Spritzguss sind Kunststoffe und Kunststoffderivate. Dieses Verfahren ermöglicht jedoch auch die Produktion mit anderen Materialien wie Edelstahl, Bakelit und BMS.

Da die Formkosten beim Spritzguss deutlich höher sind als bei anderen Verfahren, ist es für Produkte mit geringen Produktionsmengen nicht geeignet.

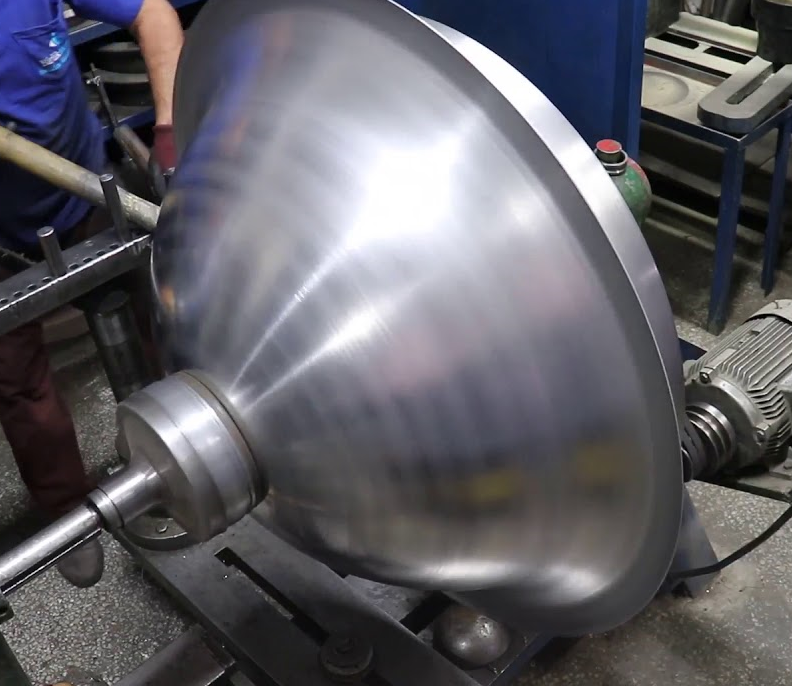

Beim Drückverfahren wird Metallblech auf eine rotierende Form gepresst, wodurch die Formoberfläche geformt wird.

Mit diesem Verfahren lassen sich nur runde Teile herstellen, und die Maßgenauigkeit ist nicht sehr hoch. Die Teile werden in der Regel in Handarbeit hergestellt.

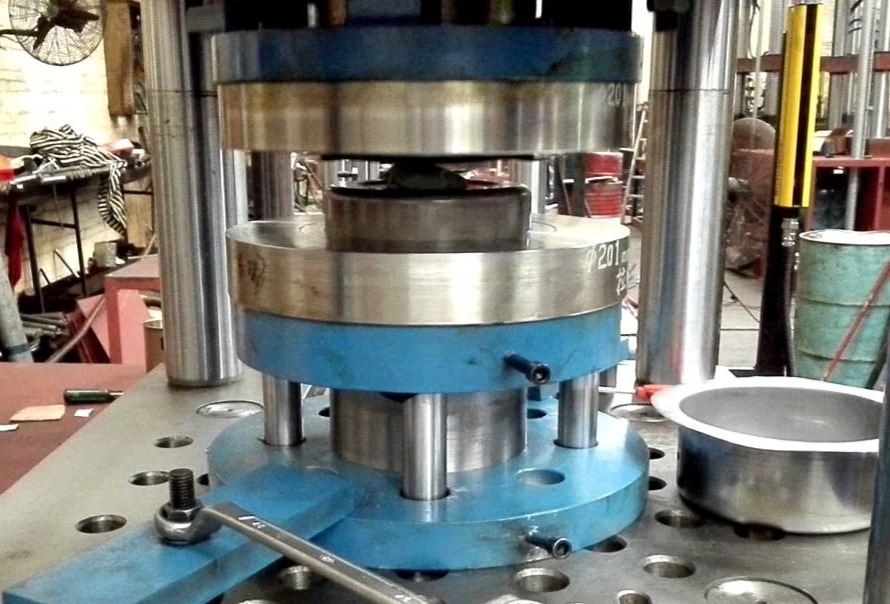

Grundsätzlich werden in der Fertigung zwei Arten von Pressen eingesetzt: mechanische und hydraulische Pressen. Mechanische Pressen bewegen sich mit hoher Geschwindigkeit und hoher Kraft auf den Tisch und formen das Werkstück mit dieser Kraft. Hydraulische Pressen erreichen zwar höhere Kräfte, bewegen sich aber deutlich langsamer. Dies ist ein entscheidender Faktor für das zu formende Werkstück. Die Wahl des richtigen Pressverfahrens ist entscheidend und berücksichtigt Material, Größe und Formbarkeit des Werkstücks.

DIN 1028: 1994 ile uyumlu.

CSN 42 5541: 1974 ile uyumlu.

 Köşeleri keskin.

 EN 10056-1: 1998 ile uyumlu. olacak şekilde, L köşebentlerin değerlerini aşağıdaki listede görebilirsiniz.

İsim Boyutlar   Eksen Konumu Yüzey Ağırlık
  h=b t r1 r2 A zs=ys v u1 u2 AL AG G
mm mm mm mm mm2x102 mm x10 mm x10 mm x10 mm x10 m2/m m2/t kg/m
L 20 x 20 x 3- 20 3 3,5 2 1,12 0,596 1,41 0,843 0,7 0,077 87,4 0,879
L 25 x 25 x 3-* 25 3 3,5 2 1,42 0,721 1,77 1,02 0,877 0,097 86,88 1,11
L 25 x 25 x 4-* 25 4 3,5 2 1,85 0,761 1,77 1,08 0,892 0,097 66,67 1,45
L 30 x 30 x 3-* 30 3 5 2,5 1,74 0,835 2,12 1,18 1,05 0,116 84,87 1,36
L 30 x 30 x 4-* 30 4 5 2,5 2,27 0,878 2,12 1,24 1,06 0,116 65,02 1,78
L 35 x 35 x 4-* 35 4 5 2,5 2,67 1 2,47 1,42 1,24 0,136 64,82 2,09
L 40 x 40 x 4-* 40 4 6 3 3,08 1,12 2,83 1,58 1,4 0,155 64,07 2,42
L 40 x 40 x 5-* 40 5 6 3 3,79 1,16 2,83 1,64 1,41 0,155 52,07 2,97
L 45 x 45 x 4- 45 4 7 3,5 3,49 1,23 3,18 1,75 1,57 0,174 63,46 2,74
L 45 x 45 x 4,5-* 45 4,5 7 3,5 3,9 1,26 3,18 1,78 1,58 0,174 56,83 3,06
L 45 x 45 x 5- 45 5 7 3,5 4,3 1,28 3,18 1,81 1,58 0,174 51,51 3,38
L 50 x 50 x 4-* 50 4 7 3,5 3,89 1,36 3,54 1,92 1,75 0,194 63,49 3,06
L 50 x 50 x 5-* 50 5 7 3,5 4,8 1,4 3,54 1,99 1,76 0,194 51,46 3,77
L 50 x 50 x 6-* 50 6 7 3,5 5,69 1,45 3,54 2,04 1,77 0,194 43,41 4,47
L 50 x 50 x 7- 50 7 7 3,5 6,56 1,49 3,54 2,1 1,78 0,194 37,66 5,15
L 55 x 55 x 5+ 55 5 8 4 5,32 1,52 3,89 2,15 1,93 0,213 51,05 4,18
L 55 x 55 x 6- 55 6 8 4 6,31 1,56 3,89 2,21 1,94 0,213 43,04 4,95
L 60 x 60 x 4 60 4 8 4 4,71 1,6 4,24 2,26 2,1 0,233 63,07 3,7
L 60 x 60 x 5-* 60 5 8 4 5,82 1,64 4,24 2,32 2,11 0,233 51,04 4,57
L 60 x 60 x 6-* 60 6 8 4 6,91 1,69 4,24 2,39 2,11 0,233 42,99 5,42
L 60 x 60 x 8-* 60 8 8 4 9,03 1,77 4,24 2,5 2,14 0,233 32,89 7,09
L 65 x 65 x 6/+ 65 6 9 4,5 7,53 1,8 4,6 2,55 2,28 0,252 42,7 5,91
L 65 x 65 x 7- 65 7 9 4,5 8,7 1,85 4,6 2,61 2,29 0,252 36,95 6,83
L 65 x 65 x 8/+ 65 8 9 4,5 9,85 1,89 4,6 2,67 2,31 0,252 32,64 7,73
L 70 x 70 x 6- 70 6 9 4,5 8,13 1,93 4,95 2,73 2,46 0,272 42,68 6,38
L 70 x 70 x 7- 70 7 9 4,5 9,4 1,97 4,95 2,79 2,47 0,272 36,91 7,38
L 70 x 70 x 8/+ 70 8 10 5 10,7 2,01 4,95 2,84 2,47 0,271 32,41 8,37
L 70 x 70 x 9- 70 9 9 4,5 11,9 2,05 4,95 2,9 2,5 0,272 29,2 9,32
L 75 x 75 x 4 75 4 9 4,5 5,93 1,96 5,3 2,76 2,63 0,292 62,82 4,65
L 75 x 75 x 5 75 5 9 4,5 7,34 2,01 5,3 2,84 2,63 0,292 50,75 5,76
L 75 x 75 x 6- 75 6 9 4,5 8,73 2,05 5,3 2,9 2,64 0,292 42,66 6,85
L 75 x 75 x 7 75 7 9 4,5 10,1 2,1 5,3 2,96 2,65 0,292 36,88 7,93
L 75 x 75 x 8- 75 8 9 4,5 11,4 2,14 5,3 3,02 2,66 0,292 32,53 8,99
L 75 x 75 x 10 75 10 9 4,5 14,1 2,22 5,3 3,13 2,69 0,292 26,43 11,1
L 80 x 80 x 5 80 5 10 5 7,86 2,12 5,66 3 2,81 0,311 50,49 6,17
L 80 x 80 x 6- 80 6 10 5 9,35 2,17 5,66 3,07 2,81 0,311 42,44 7,34
L 80 x 80 x 7 80 7 10 5 10,8 2,21 5,66 3,13 2,82 0,311 36,67 8,49
L 80 x 80 x 8- 80 8 10 5 12,3 2,26 5,66 3,19 2,83 0,311 32,34 9,63
L 80 x 80 x 10- 80 10 10 5 15,1 2,34 5,66 3,3 2,85 0,311 26,26 11,9
L 90 x 90 x 6/+ 90 6 10 5 10,5 2,42 6,36 3,42 3,16 0,351 42,44 8,28
L 90 x 90 x 7- 90 7 11 5,5 12,2 2,45 6,36 3,47 3,16 0,351 36,48 9,61
L 90 x 90 x 8- 90 8 11 5,5 13,9 2,5 6,36 3,53 3,17 0,351 32,15 10,9
L 90 x 90 x 9- 90 9 11 5,5 15,5 2,54 6,36 3,59 3,18 0,351 28,77 12,2
L 90 x 90 x 10- 90 10 11 5,5 17,1 2,58 6,36 3,65 3,19 0,351 26,07 13,4
L 90 x 90 x 11 90 11 11 5,5 18,7 2,62 6,36 3,7 3,21 0,351 23,86 14,7
L 100 x 100 x 6/+ 100 6 12 6 11,8 2,64 7,07 3,74 3,51 0,39 42,09 9,26
L 100 x 100 x 7 100 7 12 6 13,7 2,69 7,07 3,81 3,51 0,39 36,33 10,7
L 100 x 100 x 8- 100 8 12 6 15,5 2,74 7,07 3,87 3,52 0,39 32 12,2
L 100 x 100 x 10- 100 10 12 6 19,2 2,82 7,07 3,99 3,54 0,39 25,92 15
L 100 x 100 x 12- 100 12 12 6 22,7 2,9 7,07 4,11 3,57 0,39 21,86 17,8
L 110 x 110 x 8/+ 110 8 12 6 17,1 2,99 7,78 4,22 3,87 0,43 31,98 13,4
L 110 x 110 x 10- 110 10 13 6,5 21,2 3,06 7,78 4,33 3,88 0,429 25,79 16,6
L 110 x 110 x 12 110 12 13 6,5 25,1 3,15 7,78 4,45 3,91 0,429 21,73 19,7
L 120 x 120 x 8/+x 120 8 13 6,5 18,7 3,23 8,49 4,56 4,22 0,469 31,87 14,7
L 120 x 120 x 10-x 120 10 13 6,5 23,2 3,31 8,49 4,69 4,24 0,469 25,76 18,2
L 120 x 120 x 11-x 120 11 13 6,5 25,4 3,36 8,49 4,75 4,25 0,469 23,54 19,9
L 120 x 120 x 12-x 120 12 13 6,5 27,5 3,4 8,49 4,8 4,26 0,469 21,69 21,6
L 120 x 120 x 13 120 13 13 6,5 29,7 3,44 8,49 4,86 4,28 0,469 20,12 23,3
L 120 x 120 x 15 120 15 13 6,5 33,9 3,51 8,49 4,97 4,31 0,469 17,6 26,6
L 120 x 120 x 16 120 16 13 6,5 36 3,55 8,49 5,02 4,32 0,469 16,58 28,3
L 130 x 130 x 10 130 10 14 7 25,2 3,55 9,19 5,03 4,58 0,508 25,67 19,8
L 130 x 130 x 12- 130 12 14 7 30 3,64 9,19 5,15 4,6 0,508 21,59 23,5
L 130 x 130 x 13 130 13 14 7 32,3 3,68 9,19 5,2 4,62 0,508 20,02 25,4
L 130 x 130 x 14/+ 130 14 14 7 34,7 3,72 9,19 5,26 4,63 0,508 18,68 27,2
L 130 x 130 x 16 130 16 14 7 39,3 3,8 9,19 5,37 4,66 0,508 16,49 30,8
L 150 x 150 x 10- 150 10 16 8 29,3 4,03 10,61 5,71 5,28 0,586 25,51 23
L 150 x 150 x 12- 150 12 16 8 34,8 4,12 10,61 5,83 5,29 0,586 21,44 27,3
L 150 x 150 x 13 150 13 16 8 37,6 4,17 10,61 5,89 5,3 0,586 19,87 29,5
L 150 x 150 x 14- 150 14 16 8 40,3 4,21 10,61 5,95 5,32 0,586 18,53 31,6
L 150 x 150 x 15- 150 15 16 8 43 4,25 10,61 6,01 5,33 0,586 17,36 33,8
L 150 x 150 x 16 150 16 16 8 45,7 4,29 10,61 6,06 5,34 0,586 16,34 35,9
L 150 x 150 x 18 150 18 16 8 51 4,37 10,61 6,17 5,37 0,586 14,63 40,1
L 150 x 150 x 20 150 20 16 8 56,3 4,44 10,61 6,28 5,41 0,586 13,27 44,2
L 160 x 160 x 14 160 14 17 8,5 43,2 4,45 11,31 6,29 5,66 0,625 18,46 33,9
L 160 x 160 x 15- 160 15 17 8,5 46,1 4,49 11,31 6,35 5,67 0,625 17,3 36,2
L 160 x 160 x 16 160 16 17 8,5 49 4,53 11,31 6,41 5,69 0,625 16,28 38,4
L 160 x 160 x 17- 160 17 17 8,5 51,8 4,57 11,31 6,46 5,7 0,625 15,37 40,7
L 180 x 180 x 13 180 13 18 9 45,5 4,9 12,73 6,93 6,35 0,705 19,74 35,7
L 180 x 180 x 14 180 14 18 9 48,8 4,94 12,73 6,99 6,36 0,705 18,4 38,3
L 180 x 180 x 15 180 15 18 9 52,1 4,98 12,73 7,05 6,37 0,705 17,23 40,9
L 180 x 180 x 16+ 180 16 18 9 55,4 5,02 12,73 7,1 6,38 0,705 16,2 43,5
L 180 x 180 x 17 180 17 18 9 58,7 5,06 12,73 7,16 6,4 0,705 15,3 46
L 180 x 180 x 18+ 180 18 18 9 61,9 5,1 12,73 7,22 6,41 0,705 14,5 48,6
L 180 x 180 x 19 180 19 18 9 65,1 5,14 12,73 7,27 6,42 0,705 13,78 51,1
L 180 x 180 x 20 180 20 18 9 68,3 5,18 12,73 7,33 6,44 0,705 13,13 53,7
L 200 x 200 x 15 200 15 18 9 58,1 5,48 14,14 7,75 7,08 0,785 17,2 45,6
L 200 x 200 x 16+ 200 16 18 9 61,8 5,52 14,14 7,81 7,09 0,785 16,18 48,5
L 200 x 200 x 17 200 17 18 9 65,5 5,56 14,14 7,87 7,1 0,785 15,27 51,4
L 200 x 200 x 18+ 200 18 18 9 69,1 5,6 14,14 7,93 7,12 0,785 14,46 54,2
L 200 x 200 x 19 200 19 18 9 72,7 5,64 14,14 7,98 7,13 0,785 13,74 57,1
L 200 x 200 x 20+ 200 20 18 9 76,3 5,68 14,14 8,04 7,15 0,785 13,09 59,9
L 200 x 200 x 21 200 21 18 9 79,9 5,72 14,14 8,09 7,16 0,785 12,5 62,8
L 200 x 200 x 22 200 22 18 9 83,5 5,76 14,14 8,15 7,18 0,785 11,97 65,6
L 200 x 200 x 23 200 23 18 9 87,1 5,8 14,14 8,2 7,19 0,785 11,48 68,3
L 200 x 200 x 24+ 200 24 18 9 90,6 5,84 14,14 8,26 7,21 0,785 11,03 71,1
L 200 x 200 x 25 200 25 18 9 94,1 5,88 14,14 8,31 7,23 0,785 10,62 73,9
L 200 x 200 x 26 200 26 18 9 97,6 5,91 14,14 8,36 7,25 0,785 10,24 76,6
L 250 x 250 x 20 250 20 18 9 96,3 6,93 17,68 9,81 8,91 0,985 13,02 75,6
L 250 x 250 x 21 250 21 18 9 101 6,97 17,68 9,86 8,93 0,985 12,43 79,2
L 250 x 250 x 22 250 22 18 9 106 7,01 17,68 9,92 8,94 0,985 11,89 82,8
L 250 x 250 x 23 250 23 18 9 110 7,05 17,68 9,97 8,96 0,985 11,4 86,4
L 250 x 250 x 24 250 24 18 9 115 7,09 17,68 10,03 8,98 0,985 10,95 90
L 250 x 250 x 25 250 25 18 9 119 7,13 17,68 10,08 8,99 0,985 10,53 93,5
L 250 x 250 x 26 250 26 18 9 124 7,17 17,68 10,13 9,01 0,985 10,15 97
L 250 x 250 x 27 250 27 18 9 128 7,2 17,68 10,19 9,03 0,985 9,79 101
L 250 x 250 x 28+ 250 28 18 9 133 7,24 17,68 10,24 9,04 0,985 9,47 104
L 250 x 250 x 35+ 250 35 18 9 163 7,5 17,68 10,61 9,17 0,985 7,69 128

EN 10056-1: 1998

EN 10056-2: 1994

EN 10163-3: 2004 standartına göre sınıfı C, alt sınıfı 1 şartlarına göre, 2 ölçüsü farklı olarak üretilen L köşebentlerin değerlerini aşağıdaki listede görebilirsiniz.

İsim Boyutlar   Detaylar Ağırlık
  h b t r1 r2 A Øz ez,min ez,max Az,net Øy ey,min ey,max Ay,net G
mm mm mm mm mm mm2x102 mm mm mm2/x102 mm mm mm2/x102 kg/m
L 100 x 65 x 7- 100 65 7 10 5 11,2 M 27 47 54 9,07 M 16 37 38 9,91 8,77
L 100 x 65 x 8- 100 65 8 10 5 12,7 M 27 48 54 10,3 M 16 38 38 11,2 9,94
L 100 x 65 x 9x 100 65 9 10 5 14,1 M 27 49 54 11,4 M 16 39 38 12,5 11,1
L 100 x 65 x 10- 100 65 10 10 5 15,6 M 27 50 54 12,6 M 16 40 38 13,8 12,3
L 100 x 65 x 12 100 65 12 10 5 18,5 M 27 52 54 14,9 M 16 42 38 16,3 14,5
L 110 x 70 x 10+ 110 70 10 10 5 17,1 M 27 50 64 14,1 M 16 40 43 15,3 13,4
L 110 x 70 x 12+ 110 70 12 10 5 20,3 M 27 52 64 16,7 M 16 42 43 18,1 15,9
L 120 x 80 x 8- 120 80 8 11 5,5 15,5 M 27 48 73 13,1 M 16 38 52 14 12,2
L 120 x 80 x 10- 120 80 10 11 5,5 19,1 M 27 50 73 16,1 M 16 40 52 17,3 15
L 120 x 80 x 12- 120 80 12 11 5,5 22,7 M 27 52 73 19,1 M 16 42 52 20,5 17,8
L 125 x 75 x 8- 125 75 8 11 5,5 15,5 M 27 48 78 13,1 M 16 38 47 14 12,2
L 125 x 75 x 9 125 75 9 11 5,5 17,3 M 27 49 78 14,6 M 16 39 47 15,7 13,6
L 125 x 75 x 10- 125 75 10 11 5,5 19,1 M 27 50 78 16,1 M 16 40 47 17,3 15
L 125 x 75 x 12- 125 75 12 11 5,5 22,7 M 27 52 78 19,1 M 16 42 47 20,5 17,8
L 130 x 90 x 10+ 130 90 10 11 5 21,2 M 27 50 84 18,2 M 24 50 51 18,6 16,6
L 130 x 90 x 12x 130 90 12 12 6 25,1 M 27 52 83 21,5 M 24 52 52 22 19,7
L 130 x 90 x 14+ 130 90 14 11 5 29 M 27 54 84 24,8 M 24 54 51 25,4 22,8
L 140 x 90 x 8+ 140 90 8 11 5,5 17,9 M 27 48 93 15,5 M 24 48 51 15,8 14
L 140 x 90 x 10+ 140 90 10 11 5,5 22,1 M 27 50 93 19,1 M 24 50 51 19,5 17,4
L 140 x 90 x 12+ 140 90 12 11 5,5 26,3 M 27 52 93 22,7 M 24 52 51 23,2 20,6
L 140 x 90 x 14+ 140 90 14 11 5,5 30,4 M 27 54 93 26,2 M 24 54 51 26,7 23,8
L 150 x 75 x 9- 150 75 9 12 6 19,6 M 27 47 102 16,9 M 16 37 46 18 15,4
L 150 x 75 x 10- 150 75 10 12 6 21,7 M 27 48 102 18,7 M 16 38 46 19,9 17
L 150 x 75 x 11 150 75 11 12 6 23,7 M 27 49 102 20,4 M 16 39 46 21,7 18,6
L 150 x 75 x 12 150 75 12 12 6 25,7 M 27 50 102 22,1 M 16 40 40 23,6 20,2
L 150 x 90 x 10 150 90 10 12 6 23,2 M 27 50 102 20,2 M 24 47 49 20,6 18,2
L 150 x 90 x 11 150 90 11 12 6 25,3 M 27 51 102 22 M 24 48 49 22,5 19,9
L 150 x 90 x 12 150 90 12 12 6 27,5 M 27 52 102 23,9 M 24 48 49 24,4 21,6
L 150 x 90 x 15 150 90 15 12 6 33,9 M 27 55 102 29,4 M 24 52 49 30 26,6
L 150 x 100 x 10- 150 100 10 12 6 24,2 M 27 50 102 21,2 M 27 50 53 21,2 19
L 150 x 100 x 12- 150 100 12 12 6 28,7 M 27 52 102 25,1 M 27 52 53 25,1 22,5
L 150 x 100 x 14 150 100 14 12 6 33,2 M 27 54 102 29 M 24 51 59 29,6 26,1
L 200 x 100 x 10- 200 100 10 15 7,5 29,2 M 27 54 150 26,2 M 27 51 53 26,2 23
L 200 x 100 x 12- 200 100 12 15 7,5 34,8 M 27 54 150 31,2 M 27 53 53 31,2 27,3
L 200 x 100 x 14x 200 100 14 15 7,5 40,3 M 27 55 151 36,1 M 24 52 59 36,6 31,6
L 200 x 100 x 15 200 100 15 15 7,5 43 M 27 56 151 38,5 M 24 53 59 39,1 33,7
